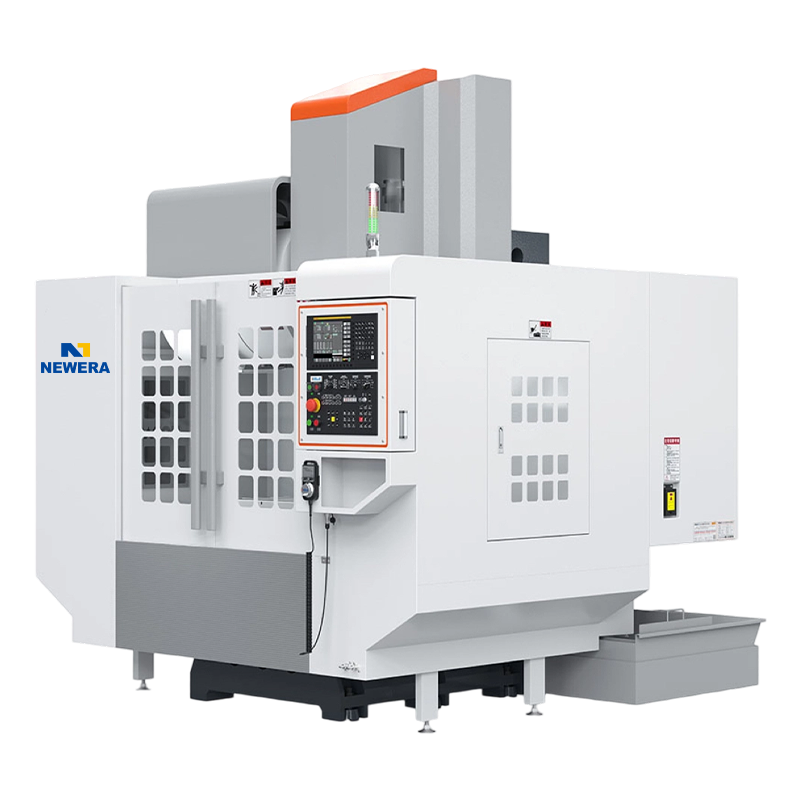

Căutarea utilizabilității Utilizează un design sofisticat al capacului și este proiectat ținând cont de accesibilitatea la masă și la manipularea piesei de prelucrat cu o macara. Alte caracteristici pentru o mai bună lucrabilitate sunt, de asemenea, încorporate în întreaga mașină. Unitatea hidraulică și alte periferice care necesită întreținere periodică sunt amplasate într-o locație ușor accesibilă pentru a îmbunătăți mentenabilitatea.
Ieșire mai mare a arborelui S3 adăugat 15% putere nominală de ieșire și cuplu; Îmbunătățiți capacitatea de tăiere grea pe timp scurt; Scurtați accelerația, decelerația și timpul de atingere rigid.
Motor ax de noua generatie Control inteligent al sarcinii axului; Eficiența degroșării a crescut cu 28%.
Noul HMI mai ușor Funcțiile utilizate frecvent sunt modificate de la setările complexe de blocare la operarea cu o singură tastă.
Procesarea sistemului este mai puternică Setare simplă a nivelului de precizie de prelucrare.
Fabricare inteligentă Extindere convenabilă IoT; Includeți toate acordurile principale.
Magazin de scule ATC rapid și fiabil
Aer conditionat cu cabinet electric Gama completă de „aer condiționat cu dulap electric standard”. Preveniți praful, ceața de ulei și umezeala să pătrundă în interiorul dulapului electric, controlați electronic temperatura, mențineți constantă temperatura dulapului electric, îmbunătățiți eficiența de lucru a întregii mașini și durata de viață a componentelor electronice. Pe lângă performanța superioară, protejează și durata de viață și rata de utilizare a mașinii.

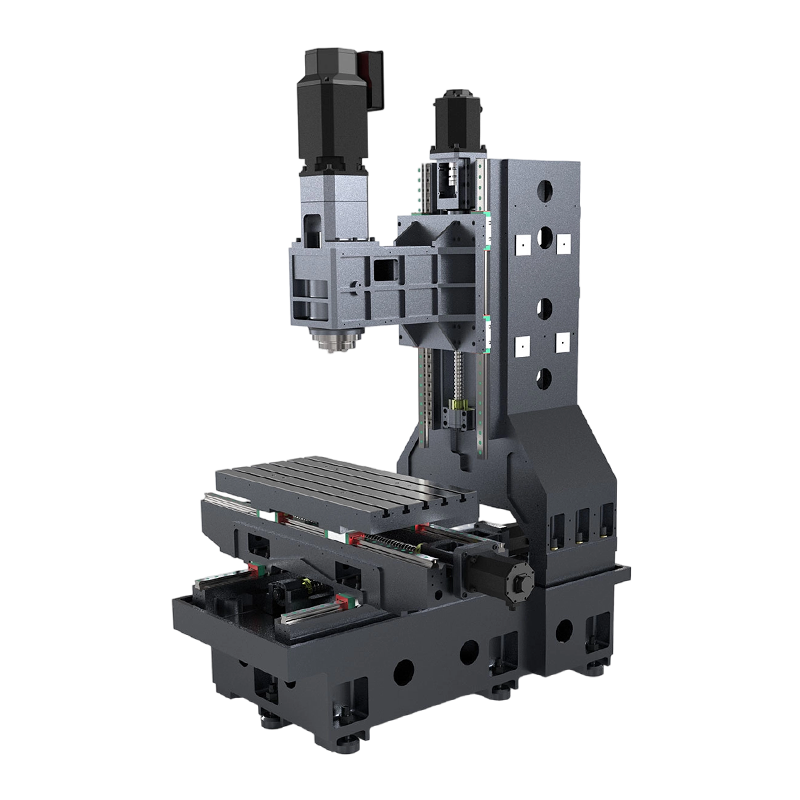

Structura Fuzelajul și șaua sunt întărite cu nervuri de munte, iar linia de curgere a forței este cea mai scurtă pentru a asigura cea mai bună rigiditate. Pe baza unui design ingineresc excelent, nervurile bazei și coloanei centrului de prelucrare pot rezista la torsiune, absorbția șocurilor și pot transfera vibrațiile de tăiere în zona fără tăiere. Coloana folosește un design tub de cuplu care oferă o rigiditate excelentă și rezistență la îndoire și torsiune. Designul bazei ultra-lată reduce centrul de greutate al bazei și ajustează centrul de greutate al mașinii la înălțimea optimă stabilă. Partea inferioară a coloanei este lărgită pentru a crește stabilitatea mașinii.
Șurub cu bile de pre-tragere cu trei axe Șurub piuliță pretensionat de gradul de șlefuire JIS-C3 importat pentru a elimina jocul, rezistența ridicată la căldură, rezistența la uzură, rezistența la torsiune și durata de viață lungă, asigurând prelucrarea de înaltă precizie a mașinii și adoptând volumul de precizie importat Mașina de umplere cu ulei asigură lubrifierea mecanismului de alimentare axială.
Compresor de aer compozit de precizie Asigurați alimentarea cu aer curat și detectarea presiunii componentelor mașinii. mai mult control fiabil al acțiunii supapei de presiune a aerului. măriți separatorul de picături de apă pentru a elimina umiditatea sursei externe.
Parametri tehnici
Model
unitate
EV850
Călătorie (X/Y/Z)
mm
800/500/500
Dimensiunea mesei de lucru
mm
1000x500
Fantă în T
mm
5-18Tx90
Sarcina maxima
kg
400
Distanța de la nasul axului la masă
mm
150-650
Distanța de la centrul axului la coloana verticală
mm
550
Axul
Conicitate
BT40
Viteza de rotatie
rpm
12000
FANUC Putere motor
kW
7.5/11/15
Puterea motorului MITSUBISHI
kW
7.5/11/15
Trei axe
FANUC Putere motor (X/Y/Z)
kW
1,8/1,8/3,0
Puterea motorului MITSUBISHI (X/Y/Z)
kW
2.0/2.0/3.0
Specificația șinei (X/Y/Z)
mm
Rolă: 35
Numărul de glisoare (X/Y/Z)
Pc
4/4/4
Dimensiunea șurubului
mm
JIS C3: Φ40
G01 Viteza de avans
mm/min
1-10000
G01 Viteză de deplasare rapidă (X/Y/Z)
m/min
48/48/48
Acuratețe de poziție
mm
±0,005/300
Precizie de poziționare repetată
mm
±0,003/300
Revista de scule
Biblioteca de manipulare
pce.
24
Este timpul pentru schimbarea sculei de tăiere
s
1,3-1,8
Lungimea maximă a sculei
mm
300
Diametrul maxim al sculei (toate găurile pentru scule sunt pline de unelte)
mm
78
Diametrul maxim al sculei (găurile pentru scule sunt goale în stânga și în dreapta)
Nantong New Era Technology Co., LTD este specializată în dezvoltarea, proiectarea și producția de mașini cu comandă numerică și mașini-unelte CNC de peste 20 de ani. Avem o echipă profesionistă în dezvoltare tehnologică, producție și servicii de vânzări.
Ca producători OEM VMC EV850 economic profesioniști și ODM VMC EV850 economic companie, New Era a obținut continuu cele mai avansate realizări științifice și tehnologice din țară și străinătate, și s-a dezvoltat acum într-un producător profesionist cu un centru complet de producție și montaj. Oferim întotdeauna clienților cele mai bune soluții și creăm valoare maximă cu produse de înaltă calitate și servicii perfecte.
