Care este diferența dintre VMC și HMC?

VMC vs HMC : Diferența cheie într-o singură propoziție

Diferența de bază dintre a centru de prelucrare vertical (VMC) și un centru de prelucrare orizontal (HMC) se reduce la orientarea axului: un VMC își ține unealta de tăiere într-un ax care este îndreptat drept în jos, perpendicular pe masa de lucru, în timp ce un HMC își ține axul orizontal, paralel cu masa de lucru . Acea diferență unică de geometrie schimbă modul în care așchiile se îndepărtează din zona de tăiere, cât de ușor poate fi prelucrată o piesă pe mai multe părți fără repoziționare manuală și modul în care fiecare mașină este aranjată de obicei pe un atelier.

În termeni practici, un centru de prelucrare vertical CNC tinde să fie mai ușor de programat, încărcat și monitorizat, deoarece zona de tăiere este vizibilă de sus și aspectul de control este în general mai simplu. Un centru de prelucrare orizontal, dimpotrivă, este construit în jurul sistemelor de paleți rotativi sau trunnion care permit prelucrarea unei piese pe mai multe fețe într-o singură configurație, care se potrivește producției de volum mare, cu mai multe părți. Restul acestui ghid detaliază modul în care aceste diferențe se manifestă în mediile reale de magazin, împreună cu îndrumări practice privind alegerea centrului de frezare vertical potrivit pentru nevoile comune de producție.

Cum influențează orientarea axului performanța mașinii

Orientarea axului nu este doar un detaliu de aspect; influențează aproape fiecare caracteristică operațională a unui centru de prelucrare. Un ax vertical oferă operatorului o linie de vedere clară în zona de tăiere, ceea ce face ca o mașină VMC să fie în general mai ușor de instalat și de supravegheat, în special pentru magazinele care execută lucrări variate, cu volum mai mic. Un ax orizontal permite așchiilor să cadă departe de zona de tăiere prin gravitație, mai degrabă decât să se adună în jurul sculei, ceea ce acceptă cicluri de tăiere nesupravegheate mai lungi pe un HMC.

Această diagramă radar compară un centru de prelucrare vertical și un centru de prelucrare orizontal în șase factori operaționali folosind o evaluare compozită ilustrativă, mai degrabă decât o singură măsurătoare fixă, deoarece performanța reală depinde de mașina și aplicația specifică. Un VMC apreciază mai mult vizibilitatea operatorului, simplitatea programării și eficiența amprentei, motiv pentru care multe ateliere de prelucrare generală și fabricare de matrițe aleg un centru de prelucrare vertical ca mașină principală sau primară. Un HMC oferă un preț mai mare la prelucrarea pe mai multe părți și automatizarea cu rulare continuă , reflectând puterea sa în producția de volum mare, unde o piesă necesită mai multe fețe prelucrate fără repoziționare manuală. Evacuarea așchiilor favorizează, de asemenea, ușor HMC, deoarece gravitația transportă așchii departe de un ax orizontal mai ușor decât de unul vertical.

VMC vs HMC: comparație de caracteristici side-by-side

Tabelul de mai jos rezumă modul în care un centru de prelucrare vertical CNC obișnuit și un centru de prelucrare orizontal tipic se compară între caracteristicile care contează cel mai mult atunci când planificați un aspect al atelierului sau un nou proces de prelucrare.

Ce este un centru de prelucrare verticală și cum funcționează?

Un centru de prelucrare vertical este o mașină-uneltă CNC care folosește un ax orientat vertical pentru a conduce o unealtă de tăiere rotativă în jos într-o piesa de prelucrat fixată pe o masă de lucru sub aceasta. Mișcarea de-a lungul axelor X, Y și Z este controlată de programul CNC, permițând sculei să urmeze trasee precise pentru a freza, găuri, găuri sau introduce elemente în metal sau alte materiale. Majoritatea centrelor de prelucrare verticale includ un schimbător automat de scule, care permite mașinii să comute între mai multe scule de tăiere în timpul unui singur program fără intervenția operatorului.

Cum un VMC procesează o lucrare tipică

1. Piesa de prelucrat este încărcată și fixată pe masa de lucru folosind un dispozitiv de fixare sau menghină.
2. Controlerul CNC încarcă programul, iar schimbătorul automat de scule selectează prima unealtă necesară.
3. Axul rotește scula în timp ce axele X, Y și Z se mișcă în funcție de traseul programat al sculei.
4. Lichidul de răcire este aplicat pentru a gestiona căldura și pentru a elimina așchiile din zona de tăiere pe măsură ce materialul este îndepărtat.
5. Schimbătorul de scule schimbă sculele automat pe măsură ce programul trece între operațiunile de frezare, găurire sau filetare.
6. Odată ce programul se termină, piesa finită este inspectată și scoasă de pe masa de lucru.

Componentele de bază ale unui centru de prelucrare verticală

• Ax: ține și rotește unealta de tăiere de-a lungul axei verticale.
• Coloana și baza: asigură structura rigidă care susține precizia la sarcina de tăiere.
• Masa de lucru sau șa: ține piesa de prelucrat și se deplasează de-a lungul axelor programate.
• Schimbător automat de scule (ATC): stochează și schimbă sculele de tăiere în timpul programului.
• Șuruburi cu bile și ghidaje liniare: traduc rotația motorului în mișcare precisă a axei liniare.
• Controler CNC: citește programul și coordonează viteza axului, mișcarea axei și schimbările sculei.
• Sistem de răcire: gestionează căldura și ajută la îndepărtarea așchiilor în timpul tăierii.

Unde centrele de prelucrare verticale Excel

Un centru de prelucrare vertical tinde să fie punctul de plecare mai obișnuit pentru magazinele care manipulează lucrări variate, deoarece este în general mai ușor de programat, configurat și supravegheat decât o mașină orizontală. Graficul de mai jos ilustrează modul în care adoptarea mașinilor VMC tinde să varieze în mai multe sectoare comune de producție.

Această diagramă cu bare orizontale reflectă cât de frecvent este utilizat un centru de prelucrare vertical în mai multe sectoare de producție, pe baza modelelor generale ale industriei, mai degrabă decât a unui singur set de date. Cele mai mari rate de fabricare a matrițelor și matrițelor, deoarece vizibilitatea clară a operatorului și accesul flexibil la scule ale unui VMC se potrivesc cu geometria detaliată, adesea unică, întâlnită în lucrul cu scule. Componentele auto și ingineria generală prezintă, de asemenea, o puternică adoptare , reflectând cât de larg este utilizat un centru de prelucrare CNC pentru piese auto pentru suporturi, carcase și alte componente de complexitate medie. Activitatea aerospațială și electronică se bazează în continuare pe centre de prelucrare verticale, deși aceste sectoare combină mai frecvent VMC-urile cu alte echipamente specializate, în funcție de toleranță și cerințele de material.

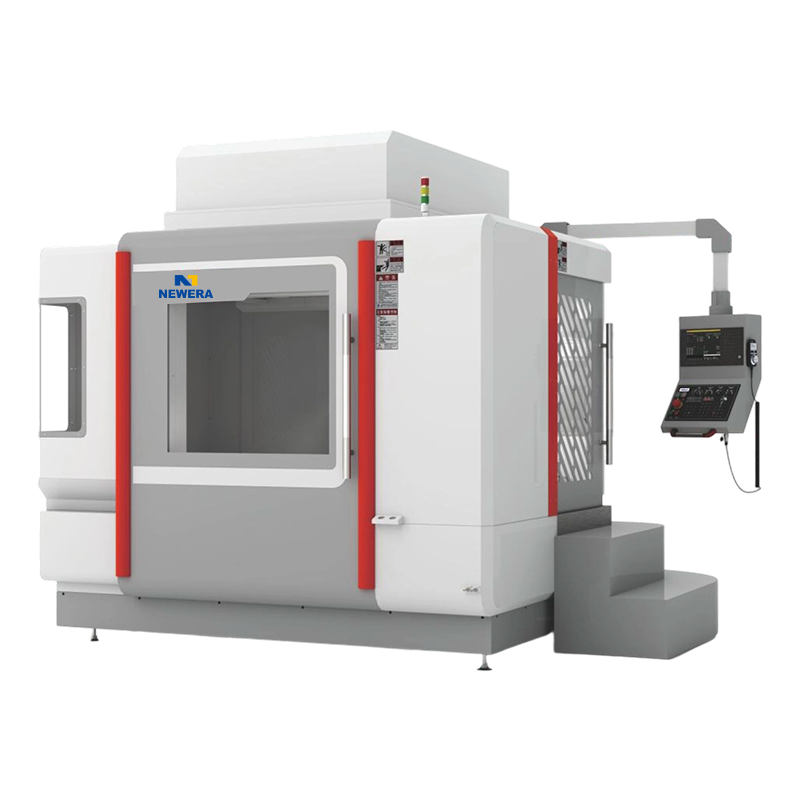

Unde centrele de prelucrare orizontale Excel

Un HMC este, în general, alegerea mai puternică odată ce volumul de producție crește și piesele necesită prelucrare pe mai multe fețe. Bazinele de paleți și mesele cu trunion permit unui HMC să indexeze automat o piesă de prelucrat între operații, ceea ce reduce manipularea manuală și permite o funcționare mai lungă nesupravegheată. Acest lucru face ca centrele de prelucrare orizontale să fie o potrivire obișnuită pentru componentele auto de mare volum, echipamente industriale și mașini grele în care aceeași piesă cu mai multe fețe este produsă în mod repetat.

• Mai multe fețe ale unei piese pot fi adesea prelucrate într-o singură configurație folosind indexarea rotativă.
• Evacuarea așchiilor asistată de gravitație acceptă cicluri de tăiere mai lungi și mai puțin întrerupte.
• Sistemele de paleți permit prelucrarea unei piese în timp ce alta este încărcată, susținând producția continuă.

Cât de precis este un centru de prelucrare verticală?

Centrele de prelucrare verticale sunt, în general, clasificate ca echipamente de precizie, iar o mașină VMC bine întreținută și bine calibrată este utilizată în mod obișnuit pentru toleranțe în intervalul mic de microni până la miimi de milimetru, în funcție de mașina, sculele și materialul specific. Precizia realizabilă depinde de factori precum șurubul cu bile și calitatea ghidajului liniar, stabilitatea termică a structurii, deformarea axului și modul în care controlerul CNC compensează aceste variabile în timpul tăierii.

Această diagramă liniară ilustrează o tendință generală a industriei, mai degrabă decât specificațiile oricărei mașini individuale: precizia tipică de poziționare care poate fi realizată pe centrele de prelucrare CNC s-a îmbunătățit în ultimele decenii, odată cu progresul șuruburilor cu bile, ghidajelor liniare, compensarea termică și algoritmii de control. Centrele de prelucrare verticale moderne de înaltă precizie funcționează de obicei într-o bandă de precizie mai strânsă decât mașinile construite cu câteva decenii în urmă , care a extins gama de piese care pot fi produse fără operațiuni secundare de finisare. Precizia reală a oricărei mașini specifice depinde în continuare de calibrarea adecvată, întreținerea regulată și potrivirea mașinii la toleranța cerută de aplicație. Un centru de prelucrare vertical poate prelucra o gamă largă de materiale cu aceste toleranțe, inclusiv aluminiu, oțel, oțel inoxidabil, fontă și diverse materiale plastice de inginerie, cu condiția ca viteza axului, viteza de avans și sculele să fie potrivite cu materialul tăiat.

Alegerea centrului de prelucrare vertical potrivit pentru aplicația dvs

Odată ce un atelier a hotărât că un centru de prelucrare verticală se potrivește nevoilor sale de producție, următorul pas este potrivirea configurației cu anvelopa de lucru și cerințele de ax ale lucrării. Un centru de prelucrare vertical cu 3 axe acoperă majoritatea lucrărilor generale de frezare, găurire și filetare, în timp ce un centru de prelucrare vertical BT40 este o alegere comună pentru echilibrarea rigidității sculei cu o selecție largă de scule standard. Magazinele care lucrează cu matrițe mai mari sau piese de prelucrat extinse caută în mod obișnuit configurații cu cursă mare sau cu 4 direcții pe axa Y în loc de un model standard compact.

Această diagramă în coloană compară dimensiunea relativă a plicului de lucru din seria de produse obișnuită a centrelor de prelucrare verticale, utilizând un index ilustrativ mai degrabă decât măsurători exacte de deplasare, deoarece dimensiunile specifice variază în funcție de model. O serie compactă se potrivește pieselor mai mici, concentrate pe detalii și magazinelor cu spațiu limitat, în timp ce o serie cu cursă mare este construită în jurul unui ansamblu de lucru extins pentru matrițe mai mari sau componente industriale supradimensionate. O configurație cu 4 direcții pe axa Y se află între cele două, oferind deplasare extinsă de-a lungul unei axe pentru a susține piese mai largi sau configurații cu mai multe dispozitive, fără amprenta totală a unei mașini cu cursă mare. Tabelul de mai jos prezintă modul în care este organizată o gamă tipică de produse de centru de prelucrare verticală în funcție de configurație și de cazul de utilizare cel mai potrivit.

Despre Nantong New Era Technology Co., LTD

Nantong New Era Technology Co., LTD s-a specializat în dezvoltarea, proiectarea și producerea de mașini cu control numeric și mașini-unelte CNC de mai bine de 20 de ani, susținută de o echipă dedicată în dezvoltarea tehnologiei, producție și servicii de vânzări. Compania operează ca producător de centre de prelucrare verticală și furnizor de centre de prelucrare verticală CNC, lucrând cu un proces intern complet de producție și asamblare.

În calitate de producător de centre de prelucrare verticală OEM și companie de mașini ODM VMC, Nantong New Era sprijină clienții internaționali care caută un centru de prelucrare CNC OEM construit conform cerințelor specifice de configurare, inclusiv opțiuni pentru centre de prelucrare verticală cu 3 axe și axa Y cu 4 căi. Gama de produse a companiei, care acoperă serii compacte, standard și cu cursă mare, este menită să ofere magazinelor care provin de la un producător de mașini VMC din China o gamă de configurații de centre de prelucrare verticală industrială potrivite pentru fabricarea matrițelor, producția de piese auto și inginerie generală de precizie.
